Las barras más famosas de la TV: por qué se crearon y para qué sirven

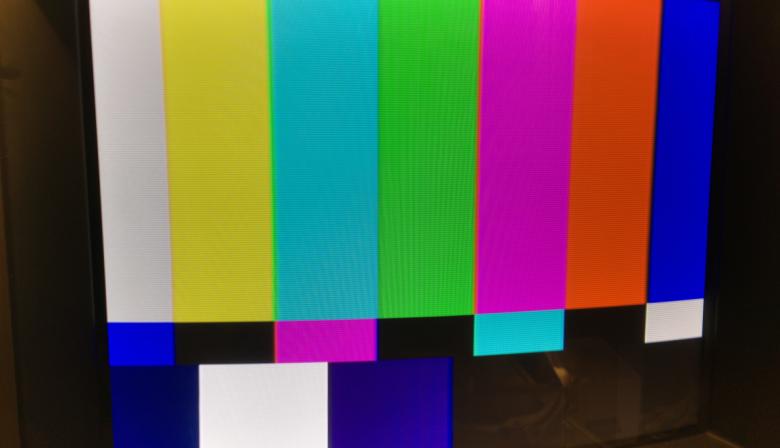

Las famosas barras de colores que invadían la pantalla cuando la programación terminaba no eran aleatorias, sino una de las herramientas de ingeniería más brillantes de la televisión. Creadas originalmente por Norbert D. Larky y David D. Holmes en los laboratorios de RCA, estas franjas conocidas como barras SMPTE nacieron para resolver un dilema histórico a finales de los años 50: cómo introducir el color sin dejar obsoletos a los millones de televisores en blanco y negro que ya existían.

El verdadero "secreto industrial" detrás de este patrón fue la retrocompatibilidad. Los ingenieros no podían simplemente lanzar una señal de color nueva porque las teles viejas solo mostrarían estática. La solución fue dividir la información en dos partes: luminancia (brillo) y crominancia (color). De esta manera, el sistema se convirtió, y la misma señal alimentaba a ambos tipos de aparatos: los de blanco y negro leían el brillo, mientras que los modernos decodificaban el tinte oculto.

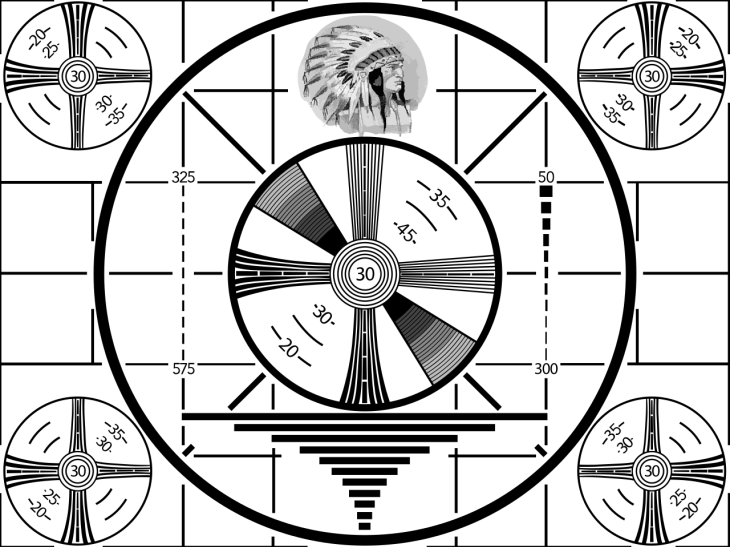

Antes, los TV en blanco y negro usaban diferentes imágenes sin color para su calibración, siendo esta una de las más populares.

Visualmente, el diseño de las barras fue fríamente calculado. Si el color de este patrón se convirtiera a blacno y negro, notaríamos que las franjas se transforman en una escala de grises perfecta, que va de los tonos más oscuros a los más claros. Este equilibrio permitía que los técnicos ajustaran la emisión para que el color no "pisara" al brillo. De lo contrario, los usuarios con televisores antiguos percibirían interferencias visuales extrañas.

Cada sección de la gráfica cumple una función específica de calibración. Las barras superiores se utilizan para ajustar el matiz y la saturación, mientras que los bloques inferiores son vitales para configurar el nivel de negro perfecto. Este último contiene tres tonos de negro casi idénticos; el objetivo es ajustar el monitor hasta que el bloque izquierdo desaparezca y el derecho permanezca visible, garantizando así un contraste óptimo que el ojo humano no podría calibrar con precisión por sí solo.









Ver esta publicación en Instagram























Una publicación compartida de Fede Carestía (@carestiafede)

Otro elemento icónico de este patrón es el pitido constante que suele acompañarlo. Se trata de una señal de audio de 1 kHz, una frecuencia estándar utilizada por los ingenieros de sonido para nivelar el volumen de la transmisión. Este tono asegura que el audio no llegue distorsionado o saturado a los hogares, sirviendo como una referencia técnica para los transmisores.

A pesar de que el cable y la televisión por aire han perdido terreno frente al streaming, estas barras siguen siendo el estándar de oro en la industria. Netflix, por ejemplo, ofrece un episodio de patrones de prueba en su plataforma para que los usuarios calibren sus pantallas modernas, ya sean LCD, LED o Plasma. Estas señales ayudan a verificar desde el rango dinámico (HDR) hasta el movimiento, demostrando que los principios de croma y luminancia de los años 50 siguen vigentes en la era del 4K.
